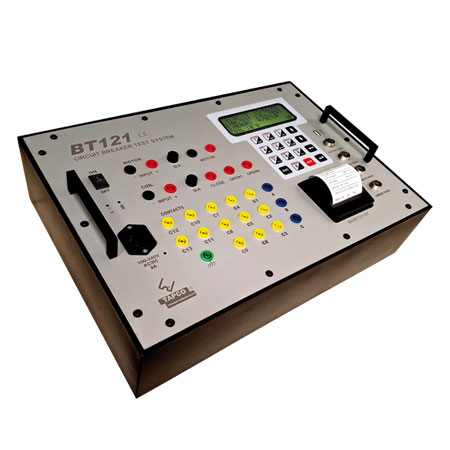

سیستم تست کلیدهای قدرت ( تایم تست و تراول تست ) BT121 ( مجهز به باتری داخلی )

سیستمی کامل برای تست و آنالیز عملکرد زمانی و حرکتی کنتاکت های انواع کلیدهای قدرت.


BT121  اطلاعات كيفي مربوط به اجزای مختلف كليدهاي قدرت (بريكر ، سكسيونر) را جمع‌آوري و ذخيره می کند تا بر اساس اين اطلاعات بر روي كيفيت عملكرد كليد تصميم‌گيري شود.



BT121 انواع مانورها را به كليد قدرت اعمال کرده و اطلاعات الكتريكي و مكانيكي قسمت هاي مختلف مانند كنتاكت هاي اصلي و كمكي، بوبين هاي قطع و وصل، موتور شارژ فنر كليد و ... را استخراج و با نمایش نتایج و رسم منحنی، امکان تجزیه و تحلیل دقیق عملکرد کلید را فراهم می کند.



ویژگی ها:

  • اندازه گیری زمان عملکرد کنتاکت ها و نحوه حرکت آنها
  • تست عملکرد بوبین های قطع و وصل، موتور، و دیگر تست های درخواستی نظیر رله آنتی پمپاژ، رله افت ولتاژ، بوبین بلوکینگ و ...
  • دارای تست های مخصوص کلیدهای کنتاکتوری و کلیدهای بدون مکانیزم فرمان
  • نمایش گرافیکی نتایج تست برای تجزیه و تحلیل سریعتر
  • کنترل کلیه عملیات توسط نرم افزار BTSoft (انجام عملیات تست به دو صورت Standalone و توسط نرم افزار)
  • مطمئن با کاربری ساده
  • دارای باتری داخلی





تست زمانی

  • اندازه گيري، نمونه برداري و آنالیز زمان قطع و وصل كنتاكت ها با توجه به فرامين صادر شده به كليد شامل: قطعOPEN ، وصل CLOSE ، وصل و قطع هم زمان CO ، قطع تأخير وصل OTC ، وصل تأخير قطع CTO ، قطع تأخير وصل قطع   OTCO
  • محاسبه عدم همزماني سه كنتاكت اصلي (Out of sync)
  • اندازه گیری و نمایش دقیق Bounce کنتاکت ها در زمان عملکرد
  • اندازه گيري زمان شارژ فنر وصل





تست حرکتی

  • نمونه برداری از نحوه حرکت کنتاکت ها و رسم منحنی حرکت
  • محاسبه سرعت قطع و وصل كنتاكت ها
  • اندازه گيري، نمونه برداري و آناليز حداكثر، حداقل و كل جابه جايي كنتاكت ها
  • اندازه گيري، نمونه برداري، محاسبه و آناليز پارامترهای Over travel و Rebounce و رسم خطوط Damping
  • اندازه گيري، نمونه برداري و آناليز جابجايي فنر كنتاكت ها Spring travel
  • امکان اندازه گيري و تعیین حدود ايمني بالا و پايين كنتاكت ها





تست جرياني و ولتاژي بوبين ها و موتور شارژ فنر

  • اندازه گيري، نمونه برداري و آناليز  جريان و ولتاژ بوبين هاي قطع و وصل (AC, DC)
  • اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ بوبين بلوكينگ (AC, DC) (درصورت درخواست)
  • اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ و عملكرد رله آنتي پمپاژ (AC, DC) (درصورت درخواست)
  • اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ موتور شارژ فنر (AC, DC)



قابليت هاي سخت افزار

  1. قابليت تست انواع كليد قدرت از جمله نوع T , V
  2. سرعت نمونه‌برداري از ورودي هاي موردنظر 10KHz
  3. داراي يك ورودي اِنكودر چرخشي و سه ورودي براي سنسور خطي
  4. رسم منحني از نتايج تست
  5. قابليت ذخيره 96 تست در حافظه داخلي و انتقال آنها به کامپيوتر
  6. قابليت چاپ نتايج تست هاي انجام شده از طريق پرينتر داخلي
  7. دو ورودي ولتاژ براي بوبين و موتور جهت اندازه‌گيري (AC , DC)
  8. قابليت اندازه‌گيري و نمونه‌برداري از جريان بوبين و موتور
  9. 16 كانال ورودي براي كنتاكت‌ها (3 کنتاکت اصلی و 13 کنتاکت کمکی)
  10. تحريك يك بوبين وصل و دو بوبين قطع
  11. قابلیت اتصال به دو نوع منبع تغذيه دستي و قابل كنترل با كامپيوتر (ساخت شركت تپکو)
  12. ارتباط با كامپيوتر از طريق پورتUSB
  13. داراي باتري داخلي



قابليت هاي نرم افزار

  1. امكان انجام تست های كارخانه اي كليد
  2. جمع‌آوري خودكار و ذخيره اطلاعات برخي تست های كليد مثل منحني حركت، منحني جريان بوبين، منحني جريان موتور، حداقل ولتاژ عملكرد بوبين‌ها، نتيجه تست رله افت ولتاژ و رله آنتي پمپاژ، جريان بوبين بلوكينگ و ...
  3. بزرگ نمايي منحني حركت
  4. نمایش اطلاعات منحنی حرکت کنتاکت، عملکرد زمانی کنتاکت و جريان بوبين در هر نقطه زمانی دلخواه
  5. محاسبه ميزان جابه جايي كنتاكت و فنر كنتاكت، سرعت،  Over travelو Rebounce ، حدود ايمني، زمان و مدت عمل كنتاكت‌ها، عدم هم زماني كنتاكت‌ها، حداكثر جريان موتور و بوبين، زمان شارژ فنر وصل و  . . .
  6. نمايش وضعيت سنسورهاي خطي، وضعيت انكودر، وضعيت كنتاكت‌ها، مقدار ولتاژ و جريان خروجي تغذيه
  7. قابليت تعيين پارامترهاي تست مثل مدت زمان نمونه‌برداري، مدت زمان اِعمال ولتاژ به بوبين‌ها و . . . بر حسب نوع كليد
  8. قابليت تعيين محدوده مجاز براي پارامترهاي كليد مثل سرعت و زمان وصل و قطع و بررسي آنها و اِعلام نتيجه به صورت يك جدول پس از انجام هر مانور وصل يا قطع
  9. با دو زبان رابط فارسي و انگليسي
  10. دريافت مشخصات مربوط به كليد از كاربر و ذخيره آن در بانک اطلاعات مثل:



  • اطلاعات پلاك مشخصات كليد (نوع كليد، شماره سريال كليد و قفل و سنسورها، ولتاژ نامي تجهيزات الكتريكي و ...)
  • مقاومت اهمي تجهيزات الكتريكي و پل‌ها
  • نتيجه آزمايش تجهيزات الكتريكي و پل‌ها
  • نتيجه كنترل رله پرايمر، رله اضافه جريان، سيم كشي و  . . .
  • نتيجه آزمايش نشتي
  • فشار گاز پل‌ها
  • شماره سريال رله‌هاي پرايمر و...





کاربردها

  • کارخانجات تولید کلیدهای قدرت
  • شرکت های تعمیر و نگهداری پست های برق
  • شرکت های EPC در حوزه برق قدرت
  • آزمایشگاه های برق
  • کارخانجات بزرگ مانند فولاد، ذوب آهن، پتروشیمی، پالایشگاه و ...














مشخصات فنی:
